Audiocore CCS500 Conference Wired Meeting - Chairman & Delegate Conference System
Audiocore CCS500 – Sistem Conference Wired untuk Meeting, Rapat, Sidang & Ruang Konferensi
Audiocore CCS500 Conference Wired Meeting merupakan sistem microphone conference profesional yang dirancang untuk kebutuhan rapat, meeting, konferensi, musyawarah, seminar, ruang sidang, perusahaan, pemerintahan, institusi pendidikan, hotel, hingga berbagai kebutuhan komunikasi dalam satu ruangan.
Berbeda dari microphone wireless biasa, Audiocore CCS500 menggunakan sistem wired conference dengan koneksi 8P shielded cable antara control unit, chairman unit, dan delegate unit. Konfigurasi ini membuat sistem lebih terstruktur dan cocok untuk instalasi conference yang membutuhkan koneksi stabil serta pengoperasian yang praktis.

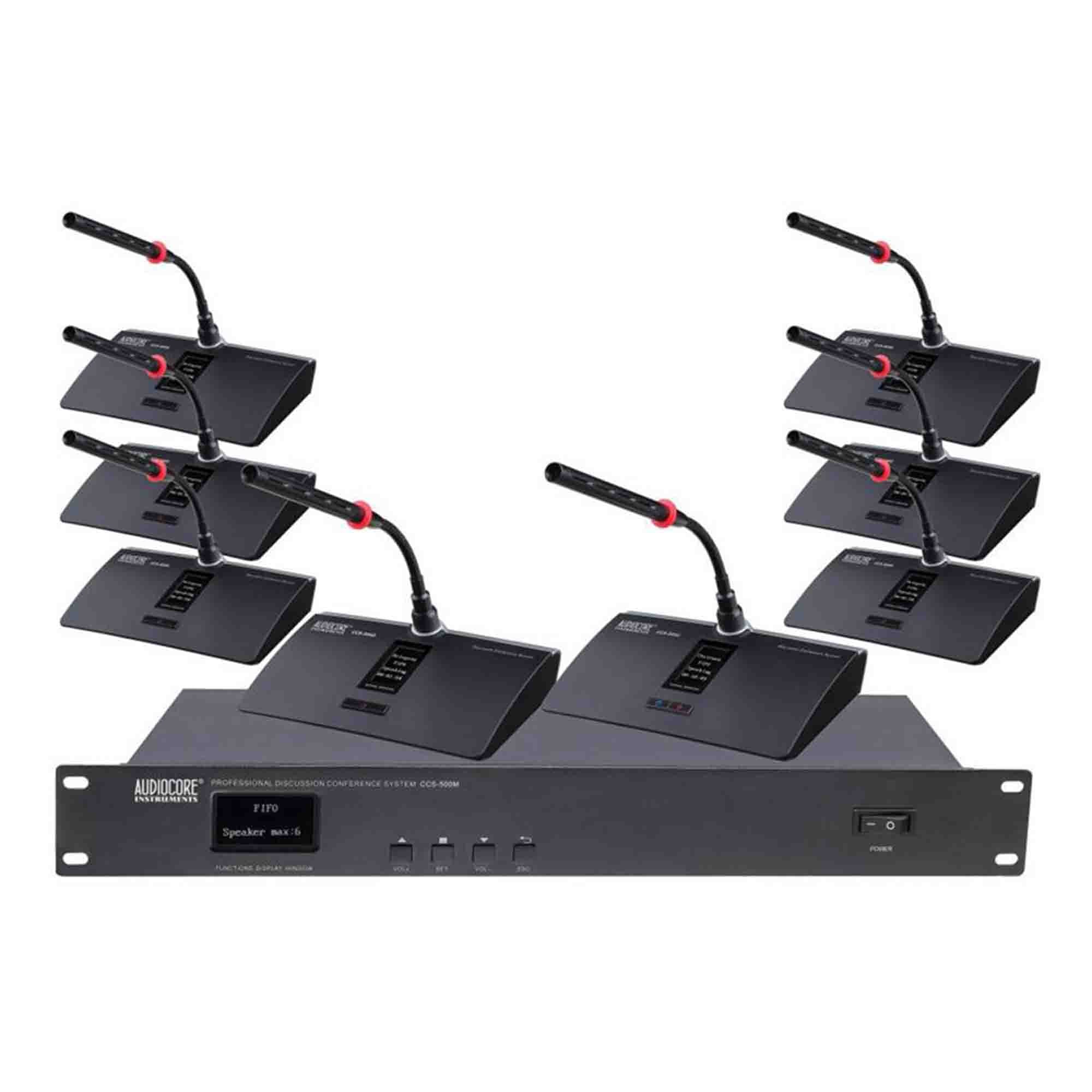

Sistem Audiocore CCS500 terdiri dari CCS-500M System Control Unit, CCS-500C Chairman Unit, dan CCS-500D Delegate Unit.
Control unit mendukung hingga 60 microphone dalam satu sistem dan dapat dikembangkan menggunakan extension hingga kapasitas sistem mencapai 5.000 microphone, tergantung konfigurasi dan kebutuhan instalasi.
Chairman & Delegate Conference System
Audiocore CCS500 menggunakan dua jenis microphone conference untuk membedakan fungsi pimpinan dan peserta rapat.

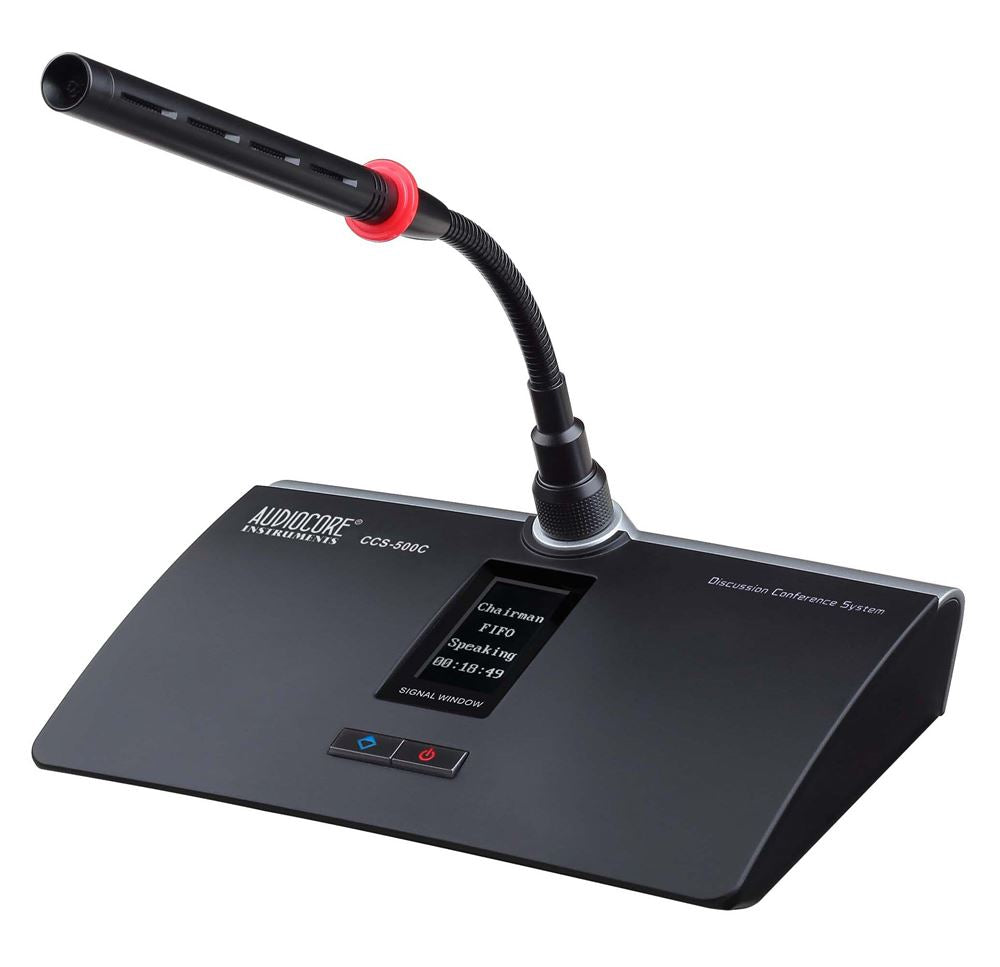

CCS-500C – Chairman Unit
CCS-500C merupakan microphone unit khusus untuk Chairman atau pimpinan rapat.
Unit ini dapat digunakan oleh:
Dengan adanya Chairman Unit, sistem conference dapat dibuat lebih terstruktur karena posisi pimpinan memiliki unit microphone tersendiri.
CCS-500D – Delegate Unit
CCS-500D merupakan microphone conference untuk peserta atau anggota meeting.
Setiap peserta dapat menggunakan Delegate Unit masing-masing sehingga proses berbicara dalam rapat menjadi lebih praktis dan tidak perlu menggunakan satu microphone yang harus dipindahkan dari satu peserta ke peserta lainnya.
Konfigurasi ini sangat cocok untuk meja meeting panjang, ruang konferensi, ruang sidang maupun ruang rapat dengan jumlah peserta yang cukup banyak.

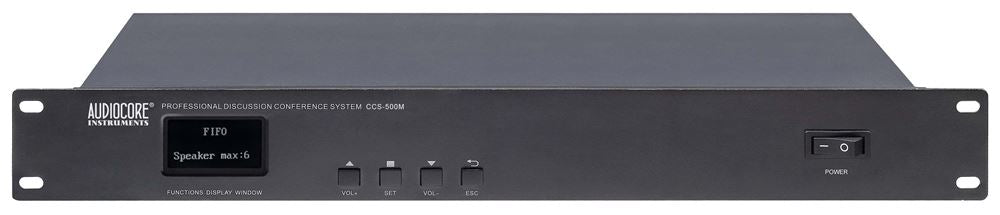

CCS-500M System Control Unit
Sebagai pusat sistem, Audiocore CCS-500M berfungsi sebagai System Control Unit untuk menghubungkan dan mengelola sistem conference microphone.
CCS-500M mendukung hingga 60 microphone dan dapat dikembangkan menggunakan extension hingga mencapai kapasitas sistem hingga 5.000 microphone.
Kapasitas ekspansi tersebut membuat Audiocore CCS500 tidak hanya cocok untuk ruang meeting kecil, tetapi juga dapat digunakan untuk sistem conference berskala besar.
Cocok digunakan pada:
-
Corporate meeting room
-
Board room
-
Ruang rapat pemerintahan
-
Ruang sidang
-
Gedung konferensi
-
Convention hall
-
Hotel
-
Universitas
-
Sekolah
-
Organisasi
-
Forum musyawarah
-
Seminar dan diskusi
Support Hingga 5.000 Microphone dengan Extension
Salah satu keunggulan Audiocore CCS500 adalah kemampuan sistem untuk dikembangkan sesuai kebutuhan.
Dalam konfigurasi dasar, CCS-500M mendukung hingga 60 microphone. Untuk instalasi yang membutuhkan jumlah peserta lebih besar, sistem dapat menggunakan extension sehingga kapasitas keseluruhan dapat dikembangkan hingga 5.000 microphone.
Dengan kemampuan tersebut, CCS500 dapat disesuaikan mulai dari sistem meeting dengan jumlah peserta terbatas hingga conference berskala sangat besar.
Catatan: kapasitas aktual hingga 5.000 microphone bergantung pada konfigurasi extension dan desain instalasi sistem.
Microphone Condenser dengan Pickup One Direction
CCS-500C dan CCS-500D menggunakan microphone berjenis capacitance/condenser dengan one-direction polar pattern.
Karakter directional tersebut membantu microphone lebih fokus menangkap suara pembicara dari arah microphone, sehingga sesuai untuk kebutuhan speech dan conference.
Frequency response berada pada rentang 30Hz–18kHz, memberikan cakupan frekuensi yang luas untuk menghasilkan suara pembicaraan yang jelas.
Karakter Microphone:
-
Type: Capacitance / Condenser
-
Polar Pattern: One Direction
-
Frequency Response: 30Hz–18kHz
-
Sensitivity: -45 ±2dB @ 1kHz
-
S/N Ratio: 68dB
-
Input Voltage: DC 9V
-
Power: Powered by Host
-
Minimum Input Impedance: 1KΩ
8P Shielded Cable
Audiocore CCS500 menggunakan sistem koneksi 8P shielded cable antara microphone unit dan control system.
CCS-500C dan CCS-500D dilengkapi kabel 2 meter 8P shielded cable, sehingga unit microphone dapat langsung dihubungkan dengan sistem conference.
Selain kabel, microphone unit juga dilengkapi windshield untuk membantu mengurangi gangguan suara akibat hembusan udara ketika peserta berbicara terlalu dekat dengan microphone.
Sementara itu, CCS-500M dilengkapi 10 meter 8P shielded cable sebagai aksesori sistem.
Signal-to-Noise Ratio hingga 100dB pada Control Unit
CCS-500M memiliki S/N Ratio hingga 100dB pada 1kHz THD 1%, sehingga dapat mendukung jalur audio yang bersih untuk kebutuhan komunikasi suara dalam ruang conference.
Untuk microphone unit CCS-500C dan CCS-500D, S/N Ratio tercatat sebesar 68dB.
Kombinasi microphone condenser directional dan sistem control unit ini membuat CCS500 ideal untuk kebutuhan speech intelligibility, terutama ketika digunakan bersama amplifier, mixer, DSP, dan speaker conference yang sesuai.
Output & Input Impedance
CCS-500M memiliki beberapa konfigurasi impedance untuk kebutuhan integrasi dengan sistem audio eksternal.
Output Impedance:
-
RAC: 200Ω
-
LINE: 200Ω
-
BALANCE: 300Ω
-
UNBALANCE: 400Ω
Input Impedance:
Dengan pilihan tersebut, control unit dapat diintegrasikan dengan berbagai perangkat audio eksternal sesuai kebutuhan sistem conference.
Power Supply AC 100-240V
Audiocore CCS-500M menggunakan power supply AC 100-240V, 50/60Hz, sehingga dapat digunakan pada berbagai sistem kelistrikan yang sesuai dengan spesifikasi tersebut.
Microphone Chairman dan Delegate mendapatkan suplai daya DC 9V dari host/control system, sehingga tidak membutuhkan adaptor listrik terpisah pada setiap unit microphone.
Hal ini membantu membuat instalasi di meja conference menjadi lebih rapi dan praktis.
Desain Control Unit 19-Inch Rack Compatible
CCS-500M memiliki ukuran sekitar 480 × 56 × 220 mm, sehingga bentuknya dirancang untuk ditempatkan sebagai perangkat pusat dalam instalasi sistem audio conference.
Ukuran yang mendekati format perangkat rack membuat control unit lebih mudah ditempatkan bersama perangkat audio lainnya dalam rack atau equipment cabinet sesuai kebutuhan instalasi.
Cocok untuk Sistem Meeting Profesional
Audiocore CCS500 dapat digunakan untuk berbagai kebutuhan komunikasi formal maupun semi-formal.
Perusahaan
-
Ruang meeting
-
Board meeting
-
Meeting direksi
-
Ruang rapat perusahaan
Pemerintahan
-
Ruang rapat
-
Ruang sidang
-
Musyawarah
-
Forum pemerintahan
Pendidikan
-
Ruang seminar
-
Sidang akademik
-
Ruang rapat kampus
-
Forum mahasiswa
Hotel & Event
-
Conference room
-
Meeting room
-
Ballroom
-
Convention hall
Organisasi
-
Rapat anggota
-
Musyawarah
-
Seminar
-
Diskusi kelompok
Spesifikasi Audiocore CCS-500M
Model: CCS-500M
Jenis: System Control Unit
System: Wired Conference System
Support: Up to 60 Microphone
Expansion: Up to 5.000 Microphone dengan Extension
Power Supply: AC 100–240V ~ 50/60Hz
Output Impedance:
-
RAC: 200Ω
-
LINE: 200Ω
-
BALANCE: 300Ω
-
UNBALANCE: 400Ω
Input Impedance:
S/N Ratio: 100dB (1kHz, THD 1%)
Dimensions: 480 × 56 × 220 mm
Cable Accessory: 10 meter 8P Shielded Cable
Spesifikasi Audiocore CCS-500C / CCS-500D
Chairman Unit: CCS-500C
Delegate Unit: CCS-500D
Type: Capacitance / Condenser
Polar Pattern: One Direction
Frequency Response: 30Hz–18kHz
Sensitivity: -45 ±2dB @ 1kHz
Input Voltage: DC 9V
Power Source: Powered by Host
Minimum Input Impedance: 1KΩ
S/N Ratio: 68dB
Connection: 8P Terminal
Cable: 2.0 meter 8P Shielded Cable
Accessory: Windshield
Keunggulan Audiocore CCS500
Chairman & Delegate System
Memisahkan fungsi microphone pimpinan dan peserta sehingga sistem meeting lebih profesional dan terorganisir.
Support hingga 60 Microphone
Control unit CCS-500M mampu mendukung hingga 60 microphone dalam konfigurasi sistemnya.
Expandable hingga 5.000 Microphone
Dengan penggunaan extension, sistem dapat dikembangkan untuk conference dengan jumlah peserta yang sangat besar.
Wired Connection
Koneksi menggunakan kabel 8P shielded sehingga tidak bergantung pada koneksi wireless.
Condenser Microphone
Microphone capacitance/condenser dirancang untuk menangkap suara pembicara dengan karakter yang sesuai untuk kebutuhan conference.
One Direction Pickup
Pola pickup directional membantu memfokuskan pengambilan suara dari arah pembicara.
Windshield Included
Setiap Chairman dan Delegate Unit dilengkapi windshield.
Centralized Power
Microphone unit mendapatkan daya DC 9V dari host/control system sehingga tidak membutuhkan adaptor terpisah di setiap microphone.
Mudah Diintegrasikan
Control unit menyediakan koneksi dan impedance yang dapat digunakan bersama sistem audio eksternal.
Audiocore CCS500 - Solusi Conference Wired untuk Meeting Profesional
Audiocore CCS500 Conference Wired Meeting merupakan solusi sistem microphone conference untuk Anda yang membutuhkan sistem komunikasi suara yang lebih terstruktur, stabil dan dapat dikembangkan sesuai jumlah peserta.
Dengan kombinasi CCS-500M System Control Unit, CCS-500C Chairman Unit dan CCS-500D Delegate Unit, setiap peserta dapat memiliki microphone conference masing-masing, sementara pimpinan rapat menggunakan Chairman Unit khusus.
Dukungan hingga 60 microphone pada control unit dan ekspansi hingga 5.000 microphone, microphone condenser dengan one-direction polar pattern, frequency response 30Hz–18kHz, koneksi 8P shielded cable, serta S/N Ratio hingga 100dB pada control unit menjadikan CCS500 cocok untuk berbagai kebutuhan meeting, rapat, sidang, seminar dan conference.
Audiocore CCS500 – Conference System Wired yang siap digunakan untuk membangun ruang meeting yang lebih profesional, rapi dan terorganisir.
